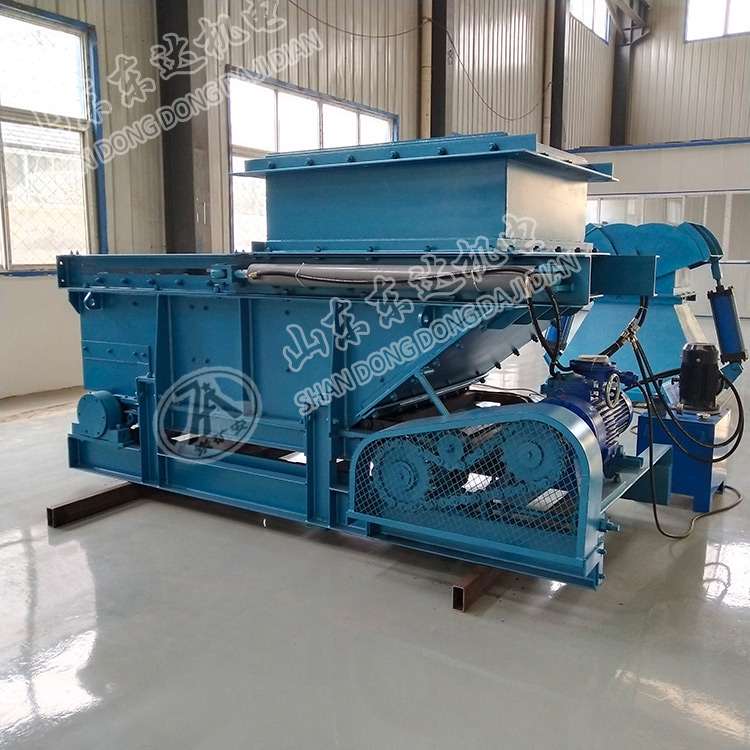

GLL链带式给煤机主要结构

GLL链式给煤机是我公司新研发的另一款新型给煤机，目前广泛使用的GLD皮带式和GLD甲带式给料机均为摩擦传动，甲带式给料机为两层摩擦传动，很难避免打滑、跑偏等现象，造成输送量调节困难、物料泄露等问题。GLLD系列链带式给料机是由驱动辊筒上多个齿轮直接带动关节链输送物料，可以避免打滑、跑偏，使物料输送量调节可靠。关节链由若干片关节板采用关节式连接而成，无轴装配，基本不存在装配间隙，可以避免物料泄露。滚动轴承装配采取了密封措施，以给料机在恶劣环境中正常运行。下边有小编带着大家了解一下吧。

1.主要结构

1)漏斗

漏斗是连接料仓及给料机箱体的矩形短接，漏斗上部法兰与料仓口法兰相匹配，下部法兰与料体连接，以保证来料有效进入料仓。

2)箱体

由侧板及底板围成一个相对封闭的箱体，以保证上部来料能够有效进入刮板链上部,便于物料自开口处由刮板输送至下一级输送系统，同时保证不使物料散落。

3)闸门

置于漏斗与箱体之间，闸门为电液控制,同时具有可调节输送量的功能。当关闭闸门时,上部料仓停止来料，给料机停止给料；当给料机需要给料工作时，先启动给料机电动机,给料机开始运转，随后开启闸门，使来料顺利进入料槽,开始正常给料。 每班停运时，要先关闭闸门，然后将料槽内物料清理干净，严禁在物料堆满料仓情况下启动。

4)链条、刮板输送装置

链条采用优质合金钢结构，刮板采用优质碳素结构钢锻打加工制成，材质45，具有高强度高耐磨性; 便于实现连续运输。这种刮板链给料方式，大大提高了设备使用寿命，较适合用于大块度、矸石含量较高矿井的原煤及其它物料的输送。

5)传动链轮组,改向链轮组

传动链轮组装有两件驱动链轮,与改向链轮组相呼应,当传动机构带动传动链轮组转动时,传动链轮组带动板式辊子链及刮板进行物料输送，完成输送料过程。

6)传动机构

采用变频电机,实现无极调速。传动平稳,可靠, 调速方便,用户可根据来料量大小调节转速。 输出轴与头轮组采用套简滚子链连接，便于更换，使用寿命长.

7)底架

由型钢焊接而成,牢固稳定，是支撑上部各部件的载体。
